真空甩带炉组成介绍 　　真空甩带炉由真空室、甩带装置、坩埚自动升降装置、气路系统、机壳和熔炼电源等组成。 　　1、真空室：真空甩带炉采用304板组焊而成并做表面处理，炉门上装有大尺寸观察窗，既满足高真空要求，又便于观察实验情况。 　　2、甩带装置：真空甩带炉采用伺服电机驱动，无极调速，密封采用磁流体密封装置，铜棍拆卸方便。转动平稳，噪音极低。 　　3、坩埚自动升降系统：采用气动升降，带延时装置，可根据不同材料设备不同喷带参数。 　　4、气路系统：由电磁阀、压力罐、手动阀门和管路组成。 　　5、机壳：结合国内外设备外观经验，根据自身设备特点，设计出合理机壳，外表喷塑处理。 　　6、熔炼电源：定制的熔炼电源，操作简单，真空甩带炉结构小巧。

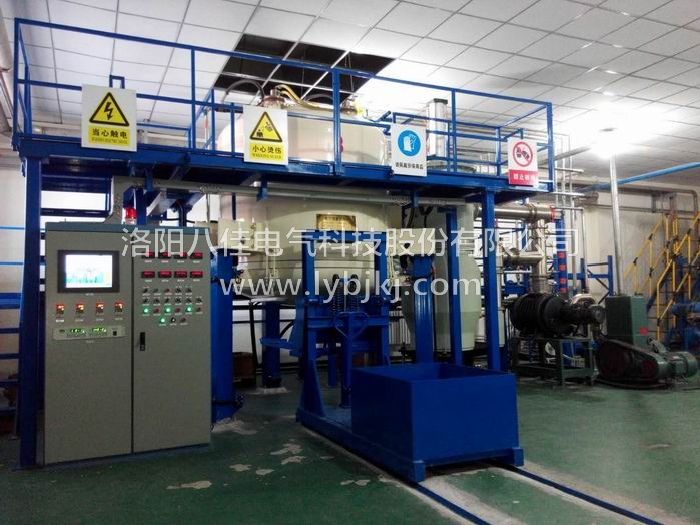

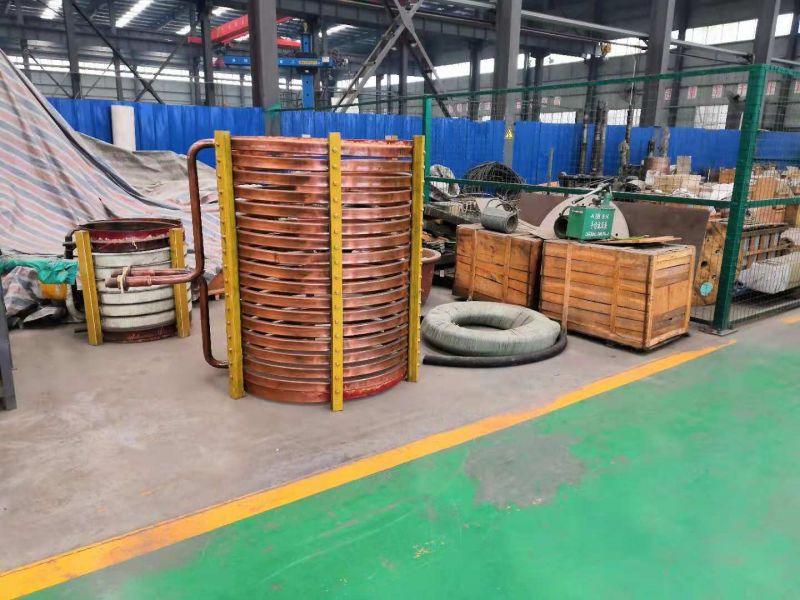

　　真空烧结炉是利用了感应加热对被加热物品进行保护性烧结的炉子，可分为工频、中频、高频等类型。是在真空的环境中对被加热物品进行保护性烧结的炉子，其加热的方式比较多，如电阻加热、感应加热、微波加热等;好的养护工作决定了炉子的使用寿命， 　　真空烧结炉的真空腔体是由炉体、炉盖和炉底组成;炉体由304不锈钢法兰和内外筒体组焊而成，内壁镜面抛光，炉体上开设有压铸接口、喷铸接口、旋转电极接口、甩带收集管、红外测温接口、模具预热电源电极引入接口;炉盖由整体实心304加工而成，上面开设有大直径观察窗，可直观的观测到炉内的各种实验情况;炉底也是由整体实心304加工而成，固定有甩带装置。整体外观哑光处理，整洁大方。 　　熔炼装置由超音频电源、水冷电缆、旋转电极、线圈、保温套和坩埚组成，通过更换线圈、保温套和坩埚实现不同容量。极限温度可加热至1700℃。(容量按照50g,200g,500g,1000g来配)，熔炼完成后可通过手动倾倒到模具内。喷铸装置由气缸、石英管、时间继电器、气源恒定装置等组成，可实现小容量溶液的喷带和喷铸。(喷铸配石英管，极限容量50g) 　　压铸装置由特殊加压装置、压架、底座、压头和母模等组成，当溶液浇铸或者喷铸到母模内，启动加压装置对工件加压，提高其致密性。真空烧结炉的压铸底部压头有定位槽，保证上下压头同心度;底部压头可调节高度;整套压力架支撑在地上。炉体底部有防漏盘，防止熔液损坏真空腔体。 　　模具预热系统为防止浇铸到母模内的溶液冷却过快，特在母模外部加装感应线圈预热，由一台7.5Kw IGBT超音频电源、水冷铜接头和线圈等组成，如果不用预热，也可取下感应线圈，用闷头密封。预留有两路进出水，水流量可通过流量计来控制(专门用于水冷铜模)。抽真空系统由一台扩散泵、一台双极直联泵、三台气动挡板阀、真空管路和真空计等组成，冷态极限真空度优于6.67×10E-3Pa。炉体支架由型材和钢板拼装而成，门板全部采用数控加工，尺寸精度高，外表喷塑处理，整体布局合理，颜色搭配美观。和电控柜采用一体结构。 　　另外，真空烧结炉水冷却系统是由水冷机、各种阀门和水管等组成，带有电接点水压表，具有超压、欠压报警功能。
