真空烧结炉各部件的组装是什么 　　今天简单和大家说说真空烧结炉中电解槽、电解炉与上挂阳极的组装。 　　真空烧结炉的电解槽的组装。通常，制取金属钕的电解槽就是石墨坩埚，将它放入钢板卷制的保护壳内，然后再在石墨坩埚与保护壳之间的空隙填紧石墨粉，将保护壳的上部铁环盖于石墨坩埚的顶部，铁环与保护壳之间的缝隙可用铁丝、石棉绳或硅铝纤维棉塞紧，以防空气进入而烧坏石墨坩埚，***后上部放上刚玉绝缘圈。 　　真空烧结炉砌筑的目的，一方面是要求将电解槽保护好，使氧气尽可能少地进入电解槽的外壁腐蚀保护壳;二来是要将电解槽保温，所以电解槽的四周及底部用保温材料来充填坚实 　　真空甩带炉的上挂阳极，开始时是使用筒状单阳极，后来为了节约石墨材料，更换时方便，生产厂家均改用分散块状多阳极，其实，真空烧结炉的上挂阳极的组装相比较还是较简单，主要将阳极导电板接触面和阳极接触面用砂布打亮，尽可能接触面电阻尽可能地小，然后将阳极打孔，然后螺丝再将其固定，露在外面部位为了防空气烧坏，可用铁皮包好。

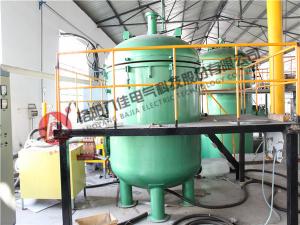

　　真空烧结炉结构特点是什么 　　真空烧结炉炉体为立式炉壳，其内层为不锈钢制成的圆筒，外层为碳钢。炉体分为两部分，其中三分之一为炉盖可手动完全侧开门，三分之二部分为固定炉体，设计独特，便于操作。两层之间形成夹套可以通冷却水将传到炉壳上的热量带走，使炉壁温度不超过60℃，其上下法兰焊接为一个整体。中间开有红外测温孔（有保护气氛通气口），热电偶测温孔、抽气孔及观察孔，铂铑热电偶有到温自动退出装置，红外测温观察孔有玻璃气吹防雾装置，操作人员使用的观察孔设有挡板。 　　真空系统：由油扩散泵、罗茨泵、机械泵配电磁压差阀（防止因突然停电、机械泵油倒灌）充气阀、放气阀、真空蝶阀、真空压力表（±Pa）波纹管、真空管路和支架等组成。 　　液压系统：真空烧结炉采用电动输入方式。由液压站配有进口比例阀、压力传感器、位移显示器采用光栅尺（测距精度0.02mm）、液压缸等相关液压装置，压力调节半自动化、可通过手动调节。仪表可设定自动调节压力，并能实现稳压、保压。 　　水冷系统：由各种阀管道相关装置组成且设有断水声光报警自动切断加热源或功能。 　　温控系统：采用可控硅控温，配置有PID功能仪表，数显表，具有超温声光报警功能，也可选用PLC触摸屏自动控制，并保留历史数据，便于分析烧结过程。 　　充气系统：由各种管道及阀门组成，并配有电磁放气阀、压力传感器，当真空烧结炉炉内压力高于安全值时会自动放气，充气管路上装有针阀，可控制充气量。
